汽車車輪測速

2015/6/29 17:05:39 人評論 次瀏覽 分類：永宏應用案例

【控制要求】通過測量輸入脈沖的頻率，根據運算公式計算出汽車車輪的轉速?！驹f(shuō)明】

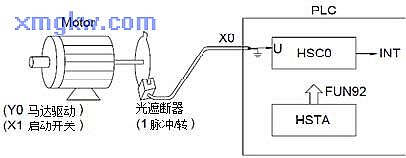

PLC 元件   控制說明
X0 光電傳感器
X1 啟動開關
Y0 馬達驅動信號

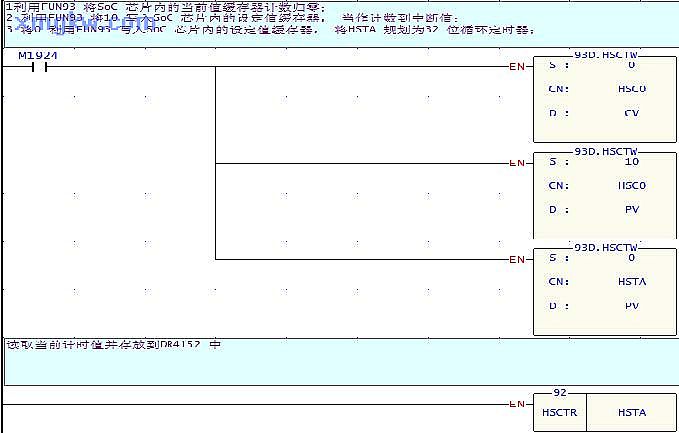

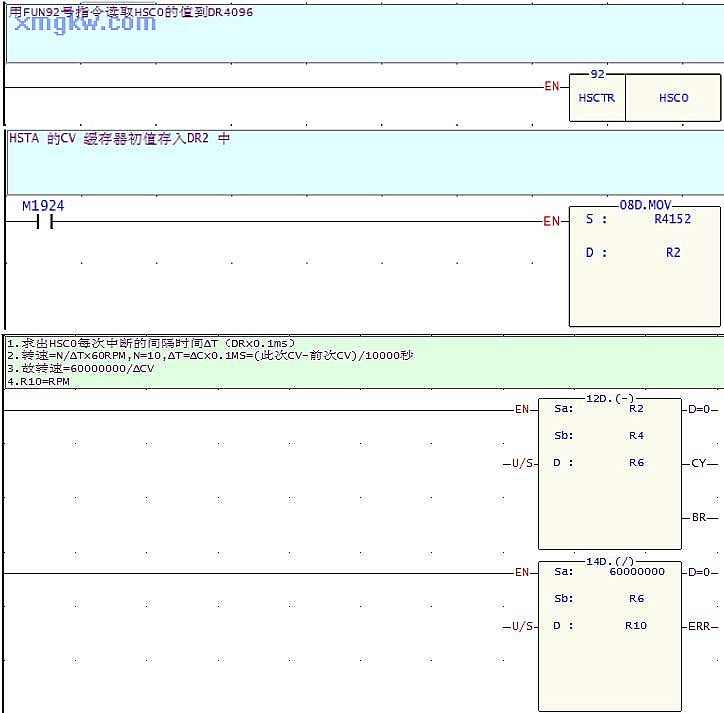

【控制程序】主程序

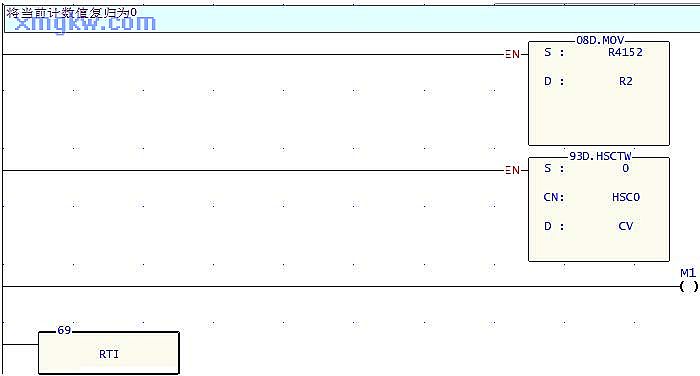

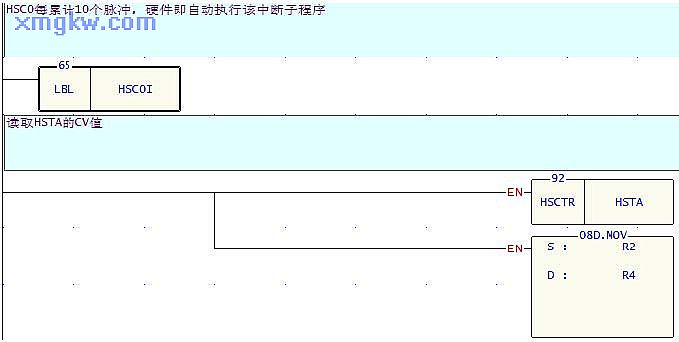

子程序

【程序說明】
  1. HSTA當作循環定時器，配合 HSC0，每累積 10個脈沖發出一次中斷，讀取累積該 10次脈沖所歷經的時間，而反向地求出 RPM（脈沖數固定，時間變化）。注：本例適合高速 RPM 應用（ 300～6000RPM），不適合低速 RPM（低速時， RPM值更新太慢）。
  2. HSTA為系統內部提供，無需任何設置，只要寫入 PV = 0 即可將它變成 32位循環定時器。
  3. 配合光遮斷器，將 HSC0設為單輸入的上數計數器（ MD0，但只使用 U輸入）其它設定（計數輸入與控制輸入極性）都為內定（不倒相），不必變動。
